วิธีเลือกเกียร์ทดรอบอย่างไร ไม่ให้พังเร็ว

06
เม.ย.

การเลือก เกียร์ทดรอบ (Gear Reducer) ให้เหมาะสม ไม่ใช่แค่ดู “แรงม้า (HP)” แล้วจบ แต่ต้องเข้าใจว่าอุปกรณ์ตัวนี้ทำหน้าที่ “รับแรงบิด (Torque)” เป็นหลัก

หากเลือกผิด—even เพียงเล็กน้อย—ผลที่ตามมาคือ

  • เกียร์สึกเร็ว
  • เสียงดังผิดปกติ
  • น้ำมันร้อน
  • และสุดท้ายคือ Downtime ที่ไม่ควรเกิด

บทความนี้สรุป วิธีเลือกเกียร์อย่างเป็นระบบ พร้อมสูตรคำนวณจริง เพื่อให้คุณเลือกได้ “แม่น” ตั้งแต่ครั้งแรก

📌 ขั้นตอนการเลือกเกียร์อย่างแม่นยำ (Engineering Workflow)

การเลือกเกียร์ควรทำตามลำดับนี้:

  1. คำนวณ Torque มอเตอร์ (Input Torque)
  2. คูณ Gear Ratio → หา Output Torque
  3. คูณ Service Factor (SF) → เผื่อโหลดจริง
  4. พิจารณา Efficiency ของเกียร์
  5. เลือกเกียร์ที่มี Torque Rating ≥ Required Torque

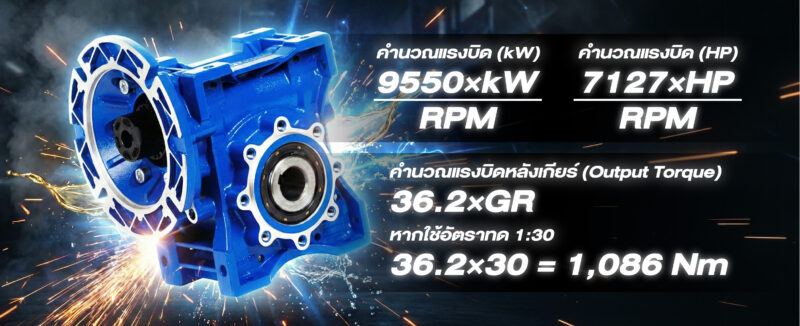

1️⃣ สูตรคำนวณแรงบิดมอเตอร์ (Motor Torque)

กรณีใช้ kW:

Torque(Nm)=9550×kWRPMTorque (Nm) = \frac{9550 \times kW}{RPM}

กรณีใช้ HP:

Torque(Nm)=7127×HPRPMTorque (Nm) = \frac{7127 \times HP}{RPM}

🔎 ตัวอย่างคำนวณจริง

  • มอเตอร์: 5.5 kW
  • ความเร็ว: 1,450 RPM

Torque=9550×5.51450≈36.2NmTorque = \frac{9550 \times 5.5}{1450} ≈ 36.2 Nm

👉 นี่คือแรงบิด “ก่อนเข้าเกียร์”

2️⃣ คำนวณแรงบิดหลังเกียร์ (Output Torque)

หากใช้อัตราทด 1:30

OutputTorque=36.2×30=1,086NmOutput Torque = 36.2 \times 30 = 1,086 Nm

👉 ค่า “เชิงทฤษฎี” (ยังไม่รวม SF และ Loss)

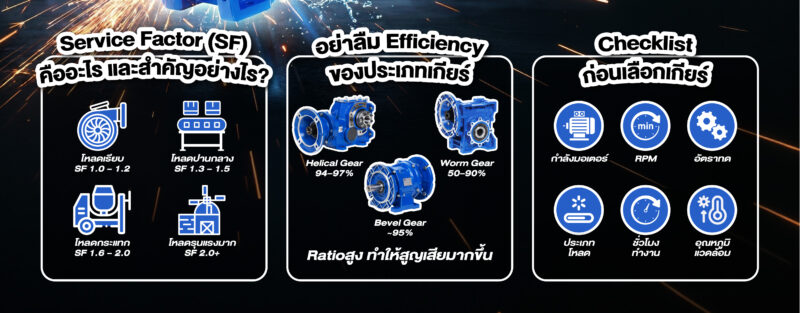

3️⃣ Service Factor (SF) = ตัวแปรที่หลายคนพลาด

Service Factor คือค่าความปลอดภัย สำหรับสภาพการใช้งานจริง เช่น:

  • Start/Stop บ่อย
  • โหลดกระแทก
  • ทำงานต่อเนื่อง 24 ชม.
  • โหลดไม่นิ่ง

📊 ตารางแนะนำ Service Factor

ประเภทโหลด ตัวอย่างงาน SF
โหลดเรียบ พัดลม / ปั๊ม 1.0 – 1.2
โหลดปานกลาง Conveyor 1.3 – 1.5
โหลดกระแทก Mixer / Crusher 1.6 – 2.0
โหลดรุนแรง Hammer Mill 2.0+

🔧 ตัวอย่างเผื่อ SF

จากค่าเดิม:

  • Output Torque = 1,086 Nm
  • Conveyor → SF = 1.4

RequiredTorque=1,086×1.4≈1,520NmRequired Torque = 1,086 \times 1.4 ≈ 1,520 Nm

👉 ต้องเลือกเกียร์ ≥ 1,520 Nm

4️⃣ Efficiency ของเกียร์ = ตัวแปรที่กระทบจริง

เกียร์แต่ละประเภทมี Loss ต่างกัน:

ประเภทเกียร์ Efficiency
Helical 94–97%
Bevel ~95%
Worm 50–90%

👉 Worm Gear Ratio สูง = Loss สูง = ความร้อนสูง

ดังนั้น:

  • ต้อง “เผื่อ Torque เพิ่ม”
  • หรือเลือกขนาดใหญ่ขึ้น

⚠️ 5 ข้อผิดพลาดที่ทำให้เกียร์พังเร็ว

  1. ดูแค่ HP ไม่ดู Torque
  2. ไม่เผื่อ Shock Load
  3. ไม่ดู Duty Cycle (ชั่วโมงใช้งาน)
  4. เลือกเกียร์ “พอดีเป๊ะ” (SF = 1.0)
  5. ไม่คิดเรื่องความร้อนสะสม

📊 Case Study (ของจริงในโรงงาน)

เงื่อนไข:

  • มอเตอร์ 7.5 kW
  • Worm Gear 1:40
  • ใช้กับ Mixer

เลือกผิด:

  • ใช้ HP อย่างเดียว
  • SF = 1.0

ผลลัพธ์:

  • ฟันเกียร์สึก
  • น้ำมันร้อน
  • พังใน 8 เดือน

หลังแก้:

  • SF = 1.8
  • เพิ่มขนาดเกียร์

👉 อายุใช้งานเพิ่ม > 3 เท่า

✅ Checklist ก่อนเลือกเกียร์

  • กำลังมอเตอร์ (kW / HP)
  • รอบมอเตอร์ (RPM)
  • Gear Ratio
  • ประเภทโหลด
  • ชั่วโมงการทำงาน
  • อุณหภูมิหน้างาน

💡 บทสรุป (Key Insight)

เกียร์ที่ดี ไม่ใช่แค่ “ใส่แล้วหมุนได้”
แต่ต้อง “รับโหลดได้ในระยะยาว”

การคำนวณ Torque + Service Factor อย่างถูกต้อง
คือสิ่งที่แยกระหว่าง
👉 “ระบบที่เสถียร”
กับ
👉 “ระบบที่พังซ้ำๆ”

📩 Call to Action

หากยังไม่มั่นใจว่าควรใช้เกียร์ขนาดไหน
ทีมวิศวกรสามารถช่วยคุณ:

  • คำนวณ Torque & SF
  • ตรวจสอบโหลดจริง
  • แนะนำรุ่นเกียร์ที่เหมาะกับงาน

เพื่อให้ ลงทุนครั้งเดียว ใช้ได้ยาว ลด Downtime
