Conveyor ที่ Start/Stop บ่อย ต้องเผื่ออะไรบ้าง?

11
มี.ค.

ระบบสายพานลำเลียง (Conveyor System) เป็นหัวใจสำคัญของสายการผลิตในหลายอุตสาหกรรม ไม่ว่าจะเป็นอาหาร เครื่องดื่ม โลจิสติกส์ ชิ้นส่วนยานยนต์ หรือคลังสินค้าอัตโนมัติ หนึ่งในปัญหาที่พบได้บ่อยแต่หลายครั้งถูกมองข้าม คือ Conveyor ที่มีการ Start และ Stop บ่อย

หลายโรงงานเลือกมอเตอร์และเกียร์จากกำลังมอเตอร์ (kW) หรือ Torque เฉลี่ยเพียงอย่างเดียว แต่ในความเป็นจริง การ Start/Stop ทำให้เกิด Dynamic Load ซึ่งทำให้ระบบส่งกำลังต้องรับแรงกระแทกมากกว่าปกติ หากไม่ได้ออกแบบให้เหมาะสม อาจทำให้เกิดความเสียหายกับเกียร์ แบริ่ง และส่วนประกอบอื่นของระบบได้

บทความนี้จะอธิบายว่า Conveyor ที่ Start/Stop บ่อยควรเผื่ออะไรบ้าง เพื่อให้ระบบทำงานได้อย่างเสถียร ลด Downtime และยืดอายุการใช้งานของเกียร์และมอเตอร์

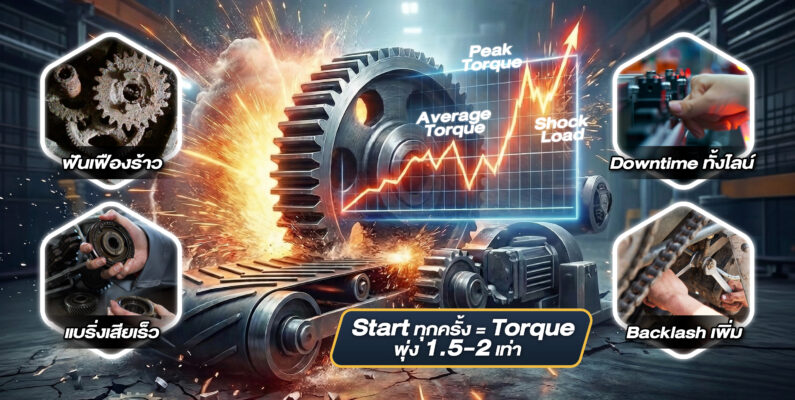

Shock Load คืออะไร และทำไมจึงอันตรายกับเกียร์

Shock Load คือแรงกระแทกชั่วขณะ (Instantaneous Torque Spike) ที่เกิดขึ้นในช่วงเริ่มเดินเครื่องหรือหยุดเครื่อง โดยเฉพาะในระบบที่มีโหลดสะสมบนสายพาน

ในทางทฤษฎี ค่า Torque เฉลี่ยของระบบอาจดูปลอดภัย เช่น 3,000 Nm แต่ในช่วงสตาร์ทจริง ค่าแรงบิดอาจพุ่งสูงขึ้น 1.5–2 เท่า หรือมากกว่านั้น ขึ้นอยู่กับ:

  • น้ำหนักโหลดบนสายพาน

  • ความยาวสายพาน

  • ความเฉื่อย (Inertia)

  • การตั้งค่า Acceleration

แรงกระแทกนี้แม้เกิดเพียงเสี้ยววินาที แต่จะเกิดซ้ำทุกครั้งที่ Start/Stop หากเกิดวันละหลายร้อยรอบ ความเสียหายจะสะสมแบบ Fatigue Failure จนฟันเฟืองแตกร้าวในที่สุด

ทำไมการดูแค่ kW ไม่พอ

หลายครั้งการเลือกเกียร์สายพานลำเลียงจะเริ่มจากกำลังมอเตอร์ (kW) แล้วคูณอัตราทด (Gear Ratio) เพื่อคำนวณ Torque Output แต่ปัญหาคือ ค่าเหล่านี้เป็นค่า Steady-State ไม่ได้สะท้อน Peak Torque

สิ่งที่ควรพิจารณาเพิ่มคือ:

  • Duty Cycle (ทำงานกี่รอบต่อชั่วโมง)

  • Acceleration Profile

  • Load Accumulation

  • ความถี่ของการหยุดแบบฉับพลัน

หากระบบมี Start/Stop ทุก 20–60 วินาที การเผื่อ Service Factor แบบงานต่อเนื่องอาจไม่เพียงพอ

Service Factor สำหรับ Conveyor Start/Stop บ่อย

Service Factor (SF) คือค่าที่ใช้เผื่อความสามารถในการรับโหลดของเกียร์ เพื่อรองรับสภาวะการทำงานจริงที่อาจมีโหลดกระแทก

โดยทั่วไป

งาน Conveyor ต่อเนื่อง
Service Factor ประมาณ 1.2–1.4

แต่สำหรับระบบที่มีการ Start/Stop บ่อย ควรใช้

Service Factor ≥ 1.6

การเผื่อ Service Factor ช่วยให้เกียร์สามารถรองรับ Peak Torque ที่เกิดขึ้นในช่วง Start ได้โดยไม่เกิดความเสียหายสะสม

หากเลือกเกียร์โดยดูเฉพาะ Torque เฉลี่ย อาจทำให้เฟืองรับโหลดเกินในทุกครั้งที่สตาร์ท ซึ่งเป็นสาเหตุของการเสียหายก่อนเวลา

Ramp Time ของ Inverter มีผลต่อ Shock Load

อีกหนึ่งปัจจัยสำคัญที่มีผลต่อแรงกระแทกในระบบ Conveyor คือ Ramp Time ของ Inverter

Ramp Time คือระยะเวลาที่มอเตอร์ใช้ในการเร่งความเร็วจากหยุดนิ่งไปถึงความเร็วที่ต้องการ

หาก Ramp Time สั้นเกินไป

  • มอเตอร์เร่งรอบเร็ว

  • Torque Spike สูง

  • เกียร์รับแรงกระแทกทันที

การตั้งค่า Ramp Time ที่เหมาะสม เช่น 3–5 วินาที สามารถช่วยให้การเร่งความเร็วเป็นไปอย่างนุ่มนวล ลดแรงกระแทก และลดการสึกหรอของระบบส่งกำลังได้

Peak Torque ของเกียร์ต้องรองรับ Dynamic Load

การเลือกเกียร์สำหรับ Conveyor ที่มีการ Start/Stop บ่อย ควรพิจารณา Peak Torque Capacity ของเกียร์ด้วย ไม่ใช่ดูเฉพาะ Rated Torque

เกียร์ที่ออกแบบมาสำหรับงานอุตสาหกรรมมักมีข้อมูล

  • Rated Torque

  • Maximum Torque

  • Service Factor

การเลือกเกียร์ที่สามารถรองรับ Dynamic Load ได้ จะช่วยลดความเสี่ยงของการแตกหักของเฟืองและเพิ่มความเสถียรของระบบ

Brake Motor จำเป็นเมื่อใดในระบบ Conveyor

ในบางระบบ Conveyor โดยเฉพาะที่มีความลาดเอียง หรือมีโอกาสที่โหลดจะไหลย้อนกลับ จำเป็นต้องใช้ Brake Motor

Brake Motor ช่วยให้

  • ระบบหยุดได้แม่นยำ

  • ป้องกันโหลดไหลย้อน

  • ลดแรงกระแทกจาก Backlash

หากไม่มีระบบเบรก ในช่วงหยุดเครื่องอาจเกิดการหมุนย้อนกลับของระบบ ซึ่งทำให้เฟืองรับแรงกระแทกย้อนกลับอย่างรุนแรง

Duty Cycle และจำนวนครั้งของ Start/Stop

อีกหนึ่งปัจจัยที่สำคัญคือ Duty Cycle ของระบบ

Duty Cycle คือรูปแบบการทำงานของเครื่องจักร เช่น

  • Start/Stop กี่ครั้งต่อชั่วโมง

  • ทำงานต่อเนื่องกี่นาที

  • มีโหลดสะสมหรือไม่

หากระบบมีการ Start/Stop หลายร้อยครั้งต่อวัน ความเสียหายแบบ Fatigue จะเกิดขึ้นเร็วกว่าระบบที่ทำงานต่อเนื่อง

การวิเคราะห์ Duty Cycle อย่างถูกต้องจึงเป็นขั้นตอนสำคัญในการเลือกเกียร์และมอเตอร์

ทำไมต้องวิเคราะห์ Dynamic Load ก่อนเลือกเกียร์

หลายครั้งปัญหาของ Conveyor ไม่ได้เกิดจากกำลังมอเตอร์ไม่พอ แต่เกิดจากการไม่ได้พิจารณา Dynamic Load

Dynamic Load รวมถึง

  • Shock Load

  • Torque Spike

  • Load Accumulation

  • Duty Cycle

การวิเคราะห์ปัจจัยเหล่านี้ก่อนเลือกเกียร์จะช่วยให้ระบบมีความทนทาน ลดการหยุดเครื่อง และลดค่าใช้จ่ายในการซ่อมบำรุงในระยะยาว

สรุป

Conveyor ที่ Start/Stop บ่อยมีความเสี่ยงต่อการเกิด Shock Load และ Torque Spike ซึ่งทำให้เกียร์และส่วนประกอบของระบบส่งกำลังเสื่อมสภาพเร็วขึ้น

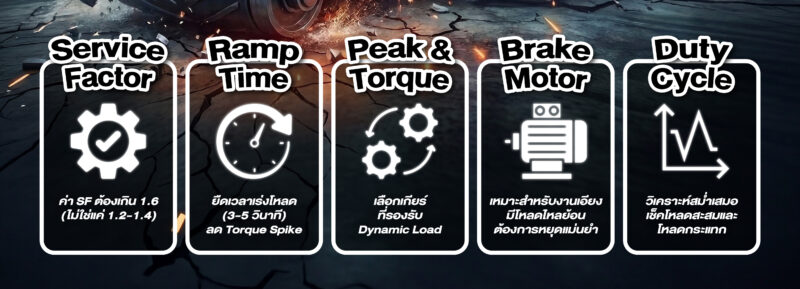

เพื่อป้องกันปัญหาเหล่านี้ ควรพิจารณาปัจจัยสำคัญ ได้แก่

  • Service Factor ที่เหมาะสม

  • Ramp Time ของ Inverter

  • Peak Torque Capacity ของเกียร์

  • การใช้ Brake Motor ในระบบที่มีโหลดไหลย้อน

  • การวิเคราะห์ Duty Cycle และ Dynamic Load

การออกแบบระบบโดยคำนึงถึงปัจจัยเหล่านี้จะช่วยให้ Conveyor ทำงานได้อย่างเสถียร ลด Downtime และเพิ่มอายุการใช้งานของอุปกรณ์ในสายการผลิต
