เมื่อต้องเลือกมอเตอร์ใหม่หรือเปลี่ยนมอเตอร์ตัวเดิมในโรงงาน หนึ่งในข้อมูลแรกที่ควรตรวจสอบคือ Nameplate Motor หรือป้ายข้อมูลประจำตัวของมอเตอร์
บน Nameplate จะมีทั้งตัวเลข ตัวอักษร และสัญลักษณ์ทางไฟฟ้าหลายรายการ ซึ่งเป็นข้อมูลที่ผู้ผลิตระบุไว้เพื่อบอก Specification และเงื่อนไขการใช้งานของมอเตอร์แต่ละตัว
การอ่าน Nameplate ให้เป็นจึงช่วยให้เราตรวจสอบเบื้องต้นได้ว่า มอเตอร์มีกำลังเท่าไร มีขนาดทางกลอย่างไร รองรับระบบไฟฟ้าแบบใด ใช้กระแสเท่าไร และเหมาะกับสภาพแวดล้อมของหน้างานหรือไม่

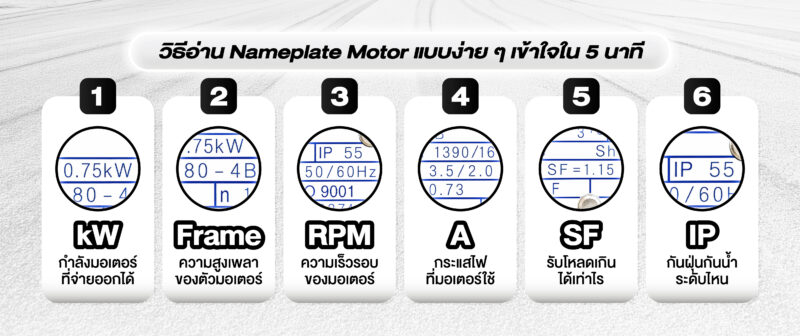

สำหรับการตรวจสอบเบื้องต้น ไม่จำเป็นต้องเริ่มจากข้อมูลทุกช่องบน Nameplate บทความนี้จะพาไปรู้จัก 6 ค่าสำคัญ ได้แก่ kW, Frame Size, Hz, Current, Service Factor และ IP Protection
1. kW คืออะไร? ดูกำลังของมอเตอร์
ค่า kW (Kilowatt) บน Nameplate คือค่ากำลังทางกลที่มอเตอร์สามารถจ่ายออกที่เพลา ภายใต้เงื่อนไขพิกัดที่ผู้ผลิตกำหนด

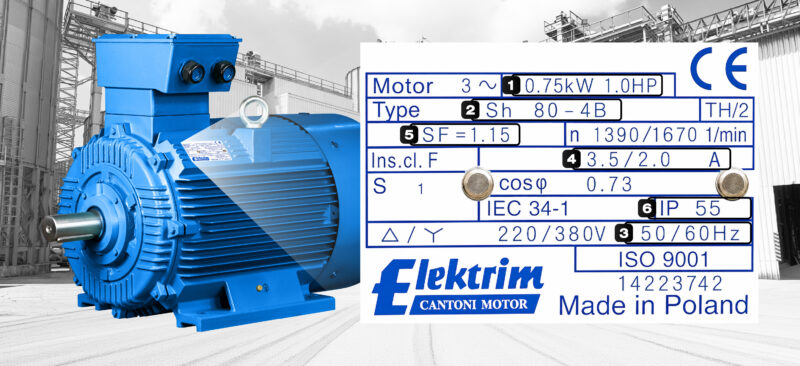

จากตัวอย่าง Nameplate ของ Elektrim Cantoni Motor ระบุ
0.75 kW / 1.0 HP
จึงเป็นมอเตอร์ที่มีกำลังพิกัด 0.75 kW หรือประมาณ 1 HP
ค่า kW เป็นหนึ่งในข้อมูลสำคัญที่สุดในการเลือกมอเตอร์ เพราะกำลังของมอเตอร์ต้องเหมาะสมกับโหลดของเครื่องจักร
หากเลือกมอเตอร์ที่มีกำลังต่ำกว่าความต้องการของโหลด อาจทำให้มอเตอร์รับภาระสูงเกินพิกัด เกิดความร้อนสะสม และส่งผลต่ออายุการใช้งานได้
ในทางกลับกัน การเลือกมอเตอร์ไม่ควรพิจารณาเฉพาะ kW เพียงค่าเดียว เพราะแม้มอเตอร์สองตัวจะมีกำลังเท่ากัน แต่ Specification อื่น เช่น Frame, ความเร็วรอบ แรงดันไฟฟ้า หรือรูปแบบการติดตั้ง อาจแตกต่างกันได้
2. Frame Size คืออะไร?
Frame Size เป็นข้อมูลที่เกี่ยวข้องกับขนาดและมิติทางกลของมอเตอร์ตามมาตรฐานที่ใช้อ้างอิง
จากตัวอย่างระบุ Type เป็น
Sh 80-4B
โดยเลข 80 แสดง Frame Size ของมอเตอร์ และสำหรับ IEC frame โดยทั่วไป ตัวเลข Frame จะสัมพันธ์กับความสูงจากพื้นฐานติดตั้งถึงศูนย์กลางเพลา หรือ Shaft Center Height
ดังนั้น Frame 80 จึงมี Shaft Center Height เท่ากับ 80 mm
Frame Size มีความสำคัญมากโดยเฉพาะเวลาต้องการนำมอเตอร์ใหม่ไปติดตั้งแทนมอเตอร์เดิม เพราะเกี่ยวข้องกับมิติทางกล เช่น
- ความสูงของเพลา
- ตำแหน่งและระยะรูยึด
- ขนาดเพลา
- มิติของตัวมอเตอร์
- รูปแบบการติดตั้ง
จึงไม่ควรใช้เพียงค่า kW ในการตัดสินว่ามอเตอร์ใหม่สามารถติดตั้งแทนตัวเดิมได้ทันที แต่ควรตรวจสอบ Dimension และ Mounting Arrangement ของรุ่นนั้นประกอบด้วย
3. 50/60 Hz คืออะไร?
Hz (Hertz) คือความถี่ของไฟฟ้ากระแสสลับ หรือ AC Power Frequency ที่จ่ายให้กับมอเตอร์
จาก Nameplate ตัวอย่างระบุ
50/60 Hz
หมายความว่ามอเตอร์มีข้อมูลพิกัดสำหรับการใช้งานที่ความถี่ 50 Hz และ 60 Hz ตามเงื่อนไขที่ผู้ผลิตระบุไว้บน Nameplate
ความถี่ไฟฟ้ามีความสัมพันธ์โดยตรงกับความเร็วสนามแม่เหล็กหมุนภายในมอเตอร์ ดังนั้น เมื่อความถี่เปลี่ยน ความเร็วรอบของมอเตอร์ก็เปลี่ยนตาม
ตัวอย่างจาก Nameplate เดียวกันระบุความเร็ว
1390 / 1670 1/min
ซึ่งแสดงให้เห็นว่าความเร็วรอบของมอเตอร์แตกต่างกันตามความถี่ที่ใช้งาน
ดังนั้น ก่อนนำมอเตอร์ไปติดตั้ง ควรตรวจสอบว่าความถี่ของระบบไฟฟ้าที่หน้างานตรงกับพิกัดที่ผู้ผลิตกำหนดไว้หรือไม่ โดยเฉพาะมอเตอร์หรือเครื่องจักรที่นำเข้าจากต่างประเทศซึ่งอาจออกแบบมาสำหรับระบบไฟฟ้าที่แตกต่างกัน
4. A คืออะไร? ดูกระแสไฟของมอเตอร์
ตัวอักษร A (Ampere) หมายถึงค่ากระแสไฟฟ้าพิกัดของมอเตอร์ภายใต้เงื่อนไขการต่อใช้งานที่ระบุบน Nameplate
ในตัวอย่างระบุ
3.5 / 2.0 A
และมีข้อมูลประกอบ
Δ / Y 220 / 380 V
จึงต้องอ่านค่ากระแสร่วมกับแรงดันและรูปแบบการต่อขดลวด ไม่ควรแยกตัวเลข Current ออกจาก Voltage ที่กำหนดไว้
ค่ากระแสบน Nameplate เป็นข้อมูลสำคัญสำหรับงานระบบไฟฟ้า เช่น
- การตั้งค่า Overload Protection
- การกำหนดค่าที่เกี่ยวข้องกับ Motor Protection
- การตั้งค่าพารามิเตอร์ของ Inverter
- การตรวจสอบกระแสขณะมอเตอร์ทำงาน
- การตรวจสอบความเหมาะสมของระบบไฟฟ้า
หากมอเตอร์มีกระแสใช้งานสูงผิดปกติเมื่อเทียบกับพิกัด ควรตรวจสอบสาเหตุเพิ่มเติม ไม่ว่าจะเป็นโหลดของเครื่องจักร ระบบส่งกำลัง แรงดันไฟฟ้า หรือสภาพของมอเตอร์
5. Service Factor (SF) คืออะไร?
Service Factor หรือ SF เป็นอีกค่าหนึ่งที่ควรทำความเข้าใจก่อนเลือกใช้งานมอเตอร์
จาก Nameplate ตัวอย่างระบุ
SF = 1.15
Service Factor เป็นตัวคูณที่ใช้แสดงความสามารถของมอเตอร์ในการรองรับโหลดเหนือกำลังพิกัด ภายใต้เงื่อนไขที่ผู้ผลิตกำหนด
ตัวอย่าง หากมอเตอร์มีกำลังพิกัด
0.75 kW
และมี
SF = 1.15
เมื่อนำมาคำนวณจะได้
0.75 × 1.15 = 0.8625 kW
อย่างไรก็ตาม ค่า SF ไม่ควรถูกตีความว่าเราสามารถเลือกมอเตอร์เล็กลง แล้วนำ Service Factor มาใช้ชดเชยกำลังที่ขาดได้เสมอ
การใช้งานที่ Service Factor ต้องอยู่ภายใต้เงื่อนไขที่ผู้ผลิตและมาตรฐานของมอเตอร์กำหนด และการทำงานที่โหลดสูงขึ้นย่อมมีผลต่ออุณหภูมิและสภาวะการทำงานของมอเตอร์
ดังนั้น การเลือกมอเตอร์ควรเริ่มจากกำลังพิกัดที่เหมาะสมกับโหลดจริงของเครื่องจักรก่อน
6. IP คืออะไร? มอเตอร์กันฝุ่นและน้ำได้ระดับไหน
IP หรือ Ingress Protection เป็นรหัสที่ใช้แสดงระดับการป้องกันการเข้าถึงส่วนอันตรายและการป้องกันสิ่งแปลกปลอม รวมถึงน้ำ ตามระดับที่กำหนด
จาก Nameplate ตัวอย่างระบุ
IP55
ตัวเลขหลักแรกแสดงระดับการป้องกันของแข็งและฝุ่น ส่วนตัวเลขหลักที่สองแสดงระดับการป้องกันน้ำ
สำหรับ IP55
เลข 5 ตัวแรก หมายถึง มีการป้องกันฝุ่นในระดับที่ฝุ่นอาจเข้าได้บางส่วน แต่ต้องไม่เข้าในปริมาณที่รบกวนการทำงานของอุปกรณ์
เลข 5 ตัวหลัง หมายถึง สามารถป้องกัน Water Jets จากทิศทางต่าง ๆ ตามเงื่อนไขการทดสอบของระดับ IP5X/IPX5
การตรวจสอบ IP จึงมีความสำคัญ เพราะสภาพแวดล้อมในโรงงานแต่ละแห่งแตกต่างกัน ไม่ว่าจะเป็นฝุ่น ความชื้น น้ำ หรือสิ่งปนเปื้อนจากกระบวนการผลิต
มอเตอร์ที่เหมาะกับพื้นที่ภายในโรงงานทั่วไป จึงอาจไม่เหมาะกับพื้นที่ที่มีน้ำ ฝุ่น หรือสภาพแวดล้อมที่รุนแรงกว่า
อ่าน Nameplate 6 จุดนี้ ช่วยตรวจสอบอะไรได้บ้าง?
ก่อนเลือกหรือเปลี่ยนมอเตอร์ สามารถเริ่มตรวจสอบจาก 6 ข้อมูลสำคัญได้ดังนี้
| ข้อมูล | ใช้ตรวจสอบ |
|---|---|
| kW | กำลังพิกัดของมอเตอร์ |
| Frame Size | ขนาดและมิติทางกลสำหรับการติดตั้ง |
| 50/60 Hz | ความถี่ของระบบไฟฟ้าที่มอเตอร์รองรับตามพิกัด |
| Current (A) | กระแสพิกัดของมอเตอร์ |
| Service Factor (SF) | ความสามารถในการรองรับโหลดเหนือพิกัดตามเงื่อนไขที่กำหนด |
| IP | ระดับการป้องกันฝุ่นและน้ำ |
อย่างไรก็ตาม 6 ค่านี้เป็นการตรวจสอบเบื้องต้น ไม่ได้หมายความว่าหากตรงกันทั้งหมดแล้วมอเตอร์สองตัวจะสามารถใช้แทนกันได้ทันที
ในการเลือกมอเตอร์จริง ยังควรตรวจสอบข้อมูลอื่นที่เกี่ยวข้อง เช่น Voltage, Phase, Speed, Pole, Mounting Position, Shaft Dimension, Duty และเงื่อนไขของ Application ประกอบด้วย
ทำไมควรเช็ก Nameplate ก่อนเปลี่ยนมอเตอร์?
ในงาน Maintenance หลายครั้งผู้ใช้งานต้องการเปลี่ยนมอเตอร์เดิมอย่างรวดเร็วเพื่อให้เครื่องจักรกลับมาทำงาน
การถ่ายรูป Nameplate ของมอเตอร์เดิม จึงเป็นหนึ่งในวิธีที่ง่ายที่สุดในการส่งข้อมูลเบื้องต้นให้ผู้จำหน่ายหรือวิศวกรตรวจสอบ
เพราะจาก Nameplate สามารถใช้ระบุ Specification สำคัญของมอเตอร์เดิม และนำไปตรวจสอบกับมอเตอร์รุ่นใหม่ได้ก่อนพิจารณารายละเอียดด้าน Dimension และ Application เพิ่มเติม
โดยเฉพาะกรณีที่มอเตอร์เดิมใช้งานมานานจนไม่ทราบ Model หรือไม่มีเอกสาร Specification เหลืออยู่ การมีรูป Nameplate ที่อ่านข้อมูลได้ชัดเจนจะช่วยให้การตรวจสอบทำได้ง่ายขึ้นมาก
สรุป
Nameplate Motor เปรียบเสมือน ข้อมูลประจำตัวของมอเตอร์ ที่ช่วยบอก Specification และเงื่อนไขสำคัญสำหรับการใช้งาน
หากต้องการตรวจสอบมอเตอร์เบื้องต้น ให้เริ่มจาก 6 จุด ได้แก่ kW, Frame Size, Hz, Current, Service Factor และ IP Protection
การอ่านข้อมูลเหล่านี้ให้เป็นจะช่วยลดความผิดพลาดในการเลือกมอเตอร์ และทำให้สามารถตรวจสอบ Specification ของมอเตอร์เดิมกับมอเตอร์ใหม่ได้อย่างเป็นระบบมากขึ้น
