VSD (Variable Speed Drive) หรือ Inverter คืออุปกรณ์อิเล็กทรอนิกส์ที่ปรับความถี่และแรงดันจ่ายให้มอเตอร์ AC ทำให้ควบคุมความเร็วรอบได้ตามความต้องการจริง การใช้ VSD ช่วยให้มอเตอร์ทำงานที่จุดประสิทธิภาพสูงสุด ลดการใช้พลังงาน และลดกระแสสตาร์ท — ผลการประหยัดพลังงานในงานที่โหลดเปลี่ยนแปลงอาจสูงถึง 25–70% ขึ้นกับลักษณะโหลดและการตั้งค่าระบบ
หลักการทำงานโดยสรุป
- แปลงไฟ AC เป็น DC (rectifier) → ปรับสมดุล/กรอง → แปลงกลับเป็น AC ความถี่/แรงดันที่กำหนด (inverter)
- การปรับความถี่ (Hz) ทำให้ปรับความเร็วรอบของมอเตอร์ (RPM) ตามสูตร RPM ∝ ความถี่
- การลดรอบ (และแรงดันตามสัดส่วน) ทำให้กำลัง (P) ลดลงอย่างมากในโหลดประเภทพัดลมและปั๊มตามกฎ Affinity (กำลัง ∝ ความเร็ว^3) ส่งผลให้ประหยัดพลังงานสูง
เหตุผลที่ VSD ประหยัดพลังงานได้ดี
- ควบคุมความเร็วให้พอดีกับโหลดจริง — หลีกเลี่ยงการทำงานที่ความเร็วเต็มที่โดยไม่จำเป็น
- กฎ Affinity สำหรับปั๊ม/พัดลม — ลดรอบ 20% → กำลังลด ~49% (0.8^3 ≈ 0.512)
- ลดการสตาร์ทฉับพลัน (soft start) — ลด Inrush current และ mechanical stress ลดการสูญเสียพลังงานช่วงสตาร์ท
- เพิ่มประสิทธิภาพระบบเมื่อโหลดแปรผัน — ประหยัดมากในงานที่ต้องควบคุมอัตราการไหล แรงดัน หรือตำแหน่งอย่างต่อเนื่อง
ตัวอย่างการประหยัดพลังงาน (กะทัดรัด)
- กรณีปั๊มที่ต้องการลดรอบจาก 100% → 80%: กำลังลดลง ≈ (0.8)^3 ≈ 0.512 → ประหยัดพลังงาน ≈ 48.8%
- ข้อสังเกต: ตัวเลขจริงขึ้นกับลักษณะโหลด (pumps/fans เห็นผลชัดที่สุด; โหลดเช่นคอมเพรสเซอร์หรือเครื่องจักรที่ต้องแรงบิดคงที่ อาจมีการประหยัดน้อยลง)
การประยุกต์ใช้งาน VSD
- ระบบพัดลมและปั๊ม (HVAC, ระบบระบายความร้อน, ปั๊มน้ำบ่อ/บำบัด) — ประหยัดสูงสุด
- คอมเพรสเซอร์และเครื่องสูบ (บางประเภท) — ประหยัดและควบคุมแรงดันได้ดีขึ้น
- สายพานลำเลียงและเครื่องจักรประกอบ — ควบคุมความเร็วการผลิต เพิ่มความนุ่มนวลในการสตาร์ท
- ระบบกังหันลมขนาดเล็กและระบบพลังงานหมุนเวียน — ปรับโหลดตามสภาวะลม/แสง
- ยานยนต์ไฟฟ้าบางระบบและระบบขับเคลื่อนในอุตสาหกรรมยานยนต์
การคำนวณค่าใช้จ่ายและคืนทุน
- ขั้นตอนพื้นฐาน: ประเมินโหลดเฉลี่ย (kW), ชั่วโมงการใช้งาน/ปี, ค่าไฟ (฿/kWh) และเปอร์เซ็นต์การประหยัดโดยคาดการณ์จากลักษณะโหลด
- ตัวอย่างง่าย: มอเตอร์ 30 kW ทำงาน 4,000 ชม./ปี ค่าไฟ 4 บาท/kWh
- ใช้งานเดิม (ไม่มี VSD): พลังงาน = 30 × 4,000 = 120,000 kWh → ค่าไฟ = 480,000 บาท/ปี
- หากใช้ VSD และประหยัดได้ 30%: ประหยัดพลังงาน = 36,000 kWh → ประหยัดค่าไฟ = 144,000 บาท/ปี
- หากต้นทุนติดตั้ง VSD = 200,000 บาท → คืนทุน ≈ 1.4 ปี (ค่าประเมินคร่าว ๆ)
- หมายเหตุ: ควรรวมค่าใช้จ่ายเพิ่มเติม เช่น การติดตั้ง, ฟิลเตอร์ EMC, การตั้งค่า, ค่าแรงช่าง และค่า maintenance

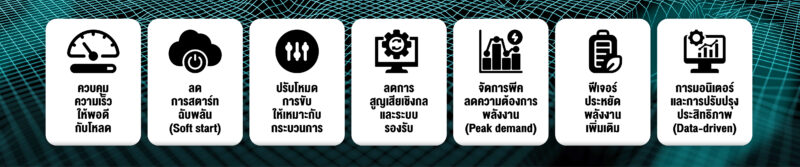

ข้อดีเพิ่มเติมของการใช้ VSD
- ลดแรงกระแทกทางกลและยืดอายุเครื่องจักร (mechanical life)
- ปรับปรุงคุณภาพกระบวนการ (Process control) และลด scrap หรือ downtime
- ฟีเจอร์การป้องกันมอเตอร์ (overload, stall protection) และการสื่อสารกับ PLC/BMS
- ลด Peak demand ในระบบไฟฟ้า ช่วยลดค่าใช้จ่าย demand charge ในบางองค์กร
ข้อควรระวังและการออกแบบก่อนติดตั้ง
- ความเข้ากันได้ของมอเตอร์: มอเตอร์เก่าบางรุ่นอาจต้องตรวจสอบฉนวนและการระบายความร้อนเมื่อใช้ VSD
- ปัญหาแรงดันพัลส์ (dv/dt) และ overvoltage ที่ปลายมอเตอร์ อาจต้องใช้ Sinusoidal filter หรือ dv/dt filter และสายเกรดสูง
- การเกิด EMI/Harmonics: อาจต้องติดตั้ง filter หรือ reactor เพื่อลดผลกระทบต่อระบบไฟฟ้าและอุปกรณ์อื่น ๆ
- ขนาดสายไฟและการป้องกัน: ตรวจสอบขนาดสายไฟ, breaker และการระบายความร้อนของตู้ VSD
- การตั้งค่าและ tuning: ต้องมีการตั้ง parameter ให้เหมาะสม (PID, torque limits, accel/decel profiles) เพื่อให้ได้ประสิทธิภาพสูงสุด
- ค่าแรกเข้าสูง: ต้องประเมิน TCO และผลตอบแทนในระยะยาว
แนวปฏิบัติที่แนะนำก่อนตัดสินใจ
- วิเคราะห์โหลดและข้อมูลการใช้งานจริง (ชนิดโหลด, ช่วงรอบ, ชั่วโมง/ปี)
- ประเมินเปอร์เซ็นต์การประหยัดโดยอ้างอิงจากประเภทโหลด (pumps/fans สูง, conveyors/compressors ปานกลาง)
- คำนวณ TCO รวมต้นทุนติดตั้งและการบำรุงรักษา
- วางแผนกรอง EMC/harmonic mitigation และการป้องกัน dv/dt หากจำเป็น
- เลือก VSD ที่รองรับฟังก์ชันการสื่อสาร (Modbus, Profibus, Ethernet/IP) สำหรับการควบคุมและมอนิเตอริง
สรุป
VSD/Inverter เป็นโซลูชันสำคัญสำหรับการประหยัดพลังงานในระบบมอเตอร์ไฟฟ้า โดยเฉพาะกับงานที่มีโหลดเปลี่ยนแปลงหรือสามารถปรับความเร็วได้ การลงทุนอาจมีต้นทุนเริ่มต้น แต่ให้ผลตอบแทนผ่านการลดค่าไฟฟ้า การลดการสึกหรอ และการปรับปรุงการควบคุมกระบวนการ
