มอเตอร์ไฟฟ้า เป็นหัวใจของระบบขับเคลื่อนในโรงงาน การป้องกันมอเตอร์จากกระแสเกิน ความร้อนสูง และปัญหาไฟฟ้าเป็นสิ่งจำเป็นเพื่อหลีกเลี่ยงการไหม้และหยุดการผลิตอย่างฉับพลัน บทความนี้สรุปอุปกรณ์ป้องกันมอเตอร์ที่จำเป็น วิธีการทำงาน และแนวทางการเลือกเพื่อลดความเสี่ยงและยืดอายุการใช้งานมอเตอร์

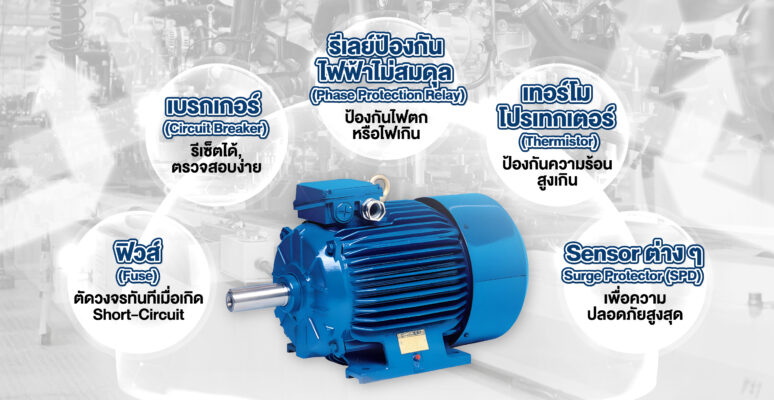

- ฟิวส์ (Fuse) — ป้องกันสั้นและลัดวงจรง่าย
- ทำหน้าที่: ตัดวงจรทันทีเมื่อกระแสเกินค่าที่กำหนด (short-circuit protection)
- ข้อดี: ราคาถูก ติดตั้งง่าย
- ข้อจำกัด: เมื่อทำงานแล้วต้องเปลี่ยนใหม่ ไม่สามารถรีเซ็ตได้เหมือนเบรกเกอร์
- คำแนะนำ: ใช้เป็นชั้นป้องกันเบื้องต้นร่วมกับอุปกรณ์อื่น
- เซอร์กิตเบรกเกอร์ (Circuit Breaker) — ป้องกันและรีเซ็ตได้
- ทำหน้าที่: ตัดวงจรเมื่อกระแสเกินหรือลัดวงจร โดยสามารถรีเซ็ตได้
- ข้อดี: ใช้งานซ้ำได้ เหมาะเป็นอุปกรณ์ป้องกันหลักในตู้ไฟ
- คำแนะนำ: เลือกเบรกเกอร์ตามพิกัดกระแสและชนิด (MCB/MCCB) ให้เหมาะกับระบบ
- โอเวอร์โหลดรีเลย์ (Overload Relay) — ป้องกันมอเตอร์จากการทำงานเกินพิกัด
- ทำหน้าที่: ตรวจจับกระแสที่ทำให้มอเตอร์ร้อนขึ้นช้า ๆ (overload) และตัดวงจรเมื่อเกินพิกัด
- ข้อดี: ป้องกันความร้อนสะสมและยืดอายุมอเตอร์
- คำแนะนำ: ตั้งค่าให้ตรงกับกระแสพิกัดของมอเตอร์และใช้ร่วมกับคอนแทคเตอร์
- คอนแทคเตอร์ (Contactor) — สวิตช์ควบคุมการจ่ายไฟมอเตอร์
- ทำหน้าที่: ควบคุมการเปิด-ปิดของมอเตอร์ผ่านวงจรควบคุมไฟฟ้า
- ข้อดี: ทำงานร่วมกับรีเลย์และระบบอัตโนมัติได้ดี
- คำแนะนำ: เลือกคอนแทคเตอร์ที่ทนกระแสสตาร์ทและจำนวนครั้งสวิตช์บ่อยครั้ง
- รีเลย์ป้องกันไฟฟ้าไม่สมดุล (Phase Protection Relay)
- ทำหน้าที่: ตรวจสอบแรงดัน/กระแสแต่ละเฟส ป้องกันเฟสหาย, การย้อนเฟส, และไฟตก/ไฟเกิน
- ข้อดี: ปกป้องมอเตอร์จากสภาวะไฟฟ้าไม่สมดุลซึ่งทำให้เกิดความร้อนเฉพาะจุด
- คำแนะนำ: ควรใช้ในระบบมอเตอร์ 3 เฟสเพื่อเพิ่มการป้องกัน
- เทอร์มอลโปรเทกเตอร์ (Thermal Protector / Temperature Protector)
- ทำหน้าที่: เซนเซอร์วัดอุณหภูมิฝังในมอเตอร์ หากอุณหภูมิสูงกว่าค่าที่กำหนด จะตัดวงจร
- ข้อดี: ป้องกันการไหม้จากความร้อนโดยตรง เหมาะกับมอเตอร์ที่ทำงานหนักหรือสภาพแวดล้อมร้อน
- คำแนะนำ: ใช้ร่วมกับรีเลย์และระบบ alarm เพื่อแจ้งเตือนก่อนตัด
- อุปกรณ์เสริมอื่น ๆ ที่ควรพิจารณา
- เซ็นเซอร์อุณหภูมิ (PT100 / Thermistor): วัดอุณหภูมิแบริ่งหรือขดลวดแบบต่อเนื่อง
- เซ็นเซอร์การสั่นสะเทือน (Vibration Sensor): ตรวจจับความผิดปกติของแบริ่งหรือการไม่สมดุล
- Surge Protector / SPD: ป้องกันแรงดันกระชากจากฟ้าผ่าและสวิตช์โหลด
- Ground Fault Relay: ตรวจจับการรั่วไหลของกระแสสู่กราวด์ ป้องกันไฟดูดและการเสียหายของฉนวน
- แนวทางการออกแบบระบบป้องกันที่เหมาะสม
- ใช้ชั้นป้องกันหลายชั้น (Layered Protection): ฟิวส์/เบรกเกอร์ → Overload Relay → Phase Protection → Thermal / Sensor เพื่อการป้องกันครอบคลุมทั้ง short, overload และความร้อน
- เลือกอุปกรณ์ที่แมทช์กับขนาดมอเตอร์และลักษณะโหลด (start-up torque, duty cycle)
- ติดตั้งระบบแจ้งเตือน (Alarm/SCADA) และมอนิเตอร์อุณหภูมิ กระแส และการสั่น เพื่อการบำรุงรักษาเชิงป้องกัน
- ตรวจสอบการต่อกราวด์และความเป็นฉนวนของระบบไฟฟ้าเป็นประจำ
- การบำรุงรักษาและทดสอบอุปกรณ์ป้องกัน
- ทดสอบการทำงานของเบรกเกอร์และรีเลย์เป็นประจำ
- ตรวจสอบการต่อสาย การหนีบขั้ว และการสึกหรอของคอนแทคเตอร์
- ทำการทดสอบฉนวนด้วย Megger และบันทึกค่าการวัดเพื่อวิเคราะห์แนวโน้ม
สรุป
การติดตั้งอุปกรณ์ป้องกันมอเตอร์หลายชั้นเป็นการลงทุนที่ช่วยลดความเสี่ยงการไหม้และ downtime ควรออกแบบให้เหมาะสมกับขนาดมอเตอร์และลักษณะโหลด รวมถึงบำรุงรักษาและทดสอบอุปกรณ์ป้องกันอย่างสม่ำเสมอ เพื่อให้มอเตอร์ทำงานปลอดภัยและมีอายุการใช้งานยาวนาน
